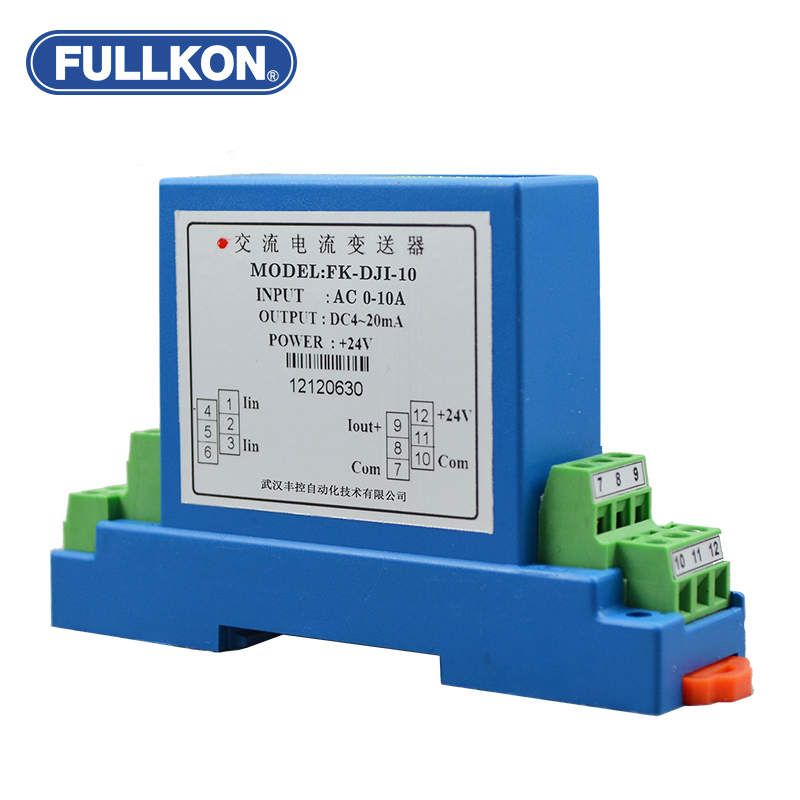

【文章導讀】電量變送器是一種將被測電量(交流電壓、電流、有功功率、無功功率、有功電能、無功電能、頻率、相位、功率因數、直流電壓、電流等)轉換成按線性比例直流電流或電壓輸出(電能脈沖輸出)的測量?jī)x表。
電量變送器的基本測量電路一般由下圖幾個部分組成：由于我們需要測量的電量一般都為高電壓(57.7-380V)和大電流(1A-10A)，如果不對它們進行隔離和把幅度減小，將對人身安全和設備造成嚴重威脅，信號輸入隔離一般采用電壓互感器(PT)和電流互感器(CT)，對這一部分的基本要求為：a. 信號隔離的耐壓絕緣性能要好，耐壓應>2kV。
b. 線性要好，由于PT、CT都采用鐵磁材料加工而成，它們的線性不好，在以后的電路中是很難補償?shù)模虼耍欢ㄒx用優質材料和先進工藝制造的高線性度PT、CT，才能保證變送器測量的線性度。c. PT、CT的輸出負載要小，由于變送器使用的PT、CT的鐵芯截面受體積限制都比較小，因此隨著輸出負載的增大，其非線性將急劇增加，一般PT的輸出電流應<1mA，CT的輸出電流應<10mA(一般為5mA左右)，取樣電阻應<200Ω。
這部分是電量變送器的核心，通過它把不同的被測電量轉換成相應的輸出電量，相應于不同的被測電量而采用不同的轉換電路。具體電路將在后面再詳細介紹。這部分電路的作用是輸出變送器需要輸出的電量，它的基本要求是：a.具有一定的帶負載能力;b.恒定輸出。即在一定的負載范圍內，其輸出值不受負載變化的影響，即在電壓輸出時，應為恒壓輸出，電流輸出時應為恒流輸出。
