【文章導讀】兩線制的輸出為4~20 mA,通過250 Ω的精密電阻轉換成1~5 V或2-10V的模擬電壓信號.轉換成數字信號有多種方法,系統的輸入模塊采用壓頻轉換器件LM231將模擬電壓信號轉換成頻率信號,用光電耦合器件TL117進行模擬量與數字量的隔離。

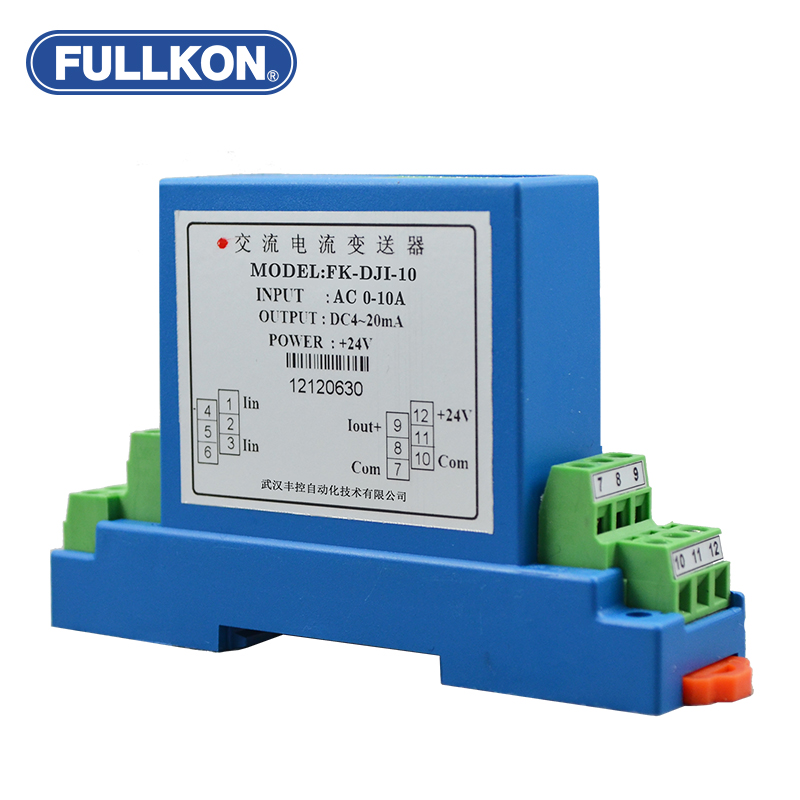

電流變送器的4-20mA輸出如何轉換?兩線制的輸出為4~20 mA,通過250 Ω的精密電阻轉換成1~5 V或2-10V的模擬電壓信號.轉換成數字信號有多種方法,系統的輸入模塊采用壓頻轉換器件LM231將模擬電壓信號轉換成頻率信號,用光電耦合器件TL117進行模擬量與數字量的隔離。
同時模擬信號處理電路與數字信號處理電路分別使用兩組獨立的電源,模擬地與數字地相互分開,這樣可提高系統工作的安全性。利用壓頻轉換器件LM231也有一定的抗高頻干擾的作用。電流輸出型與電壓輸出型有哪些優劣比較?但在信號需要遠距離傳輸或使用環境中電網干擾較大的場合,電壓輸出型傳感器的使用受到了極大限制,暴露了抗干擾能力較差,線路損耗破壞了精度等等等缺點,而兩線制電流輸出型變送器以其具有極高的抗干擾能力得到了廣泛應用。
電壓輸出型變送器抗干擾能力極差,線路損耗的破壞,談不上精度有多高,有時輸出的直流電壓上還疊加有交流成分,使單片機產生誤判斷,控制出現錯誤,嚴重時還會損壞設備,輸出0-5V絕對不能遠傳,遠傳后線路壓降大,精確度大打折扣。很多的ADC,PLC,DCS的輸入信號端口都作成兩線制電流輸出型變送器4-20mA的,證明了電壓輸出型變送器被淘汰的必然趨勢。
